目 錄
第一章 總 則
第二章 一般規定
第三章 地腳螺栓尺寸的確定
第四章 地腳螺栓的選用
第五章 設計分工
第一章 總 則
第1.0.1條 本規定適用于靜止石油化工工藝設備地腳螺栓設計。 第1.0.2條 機、泵等定型設備的地腳螺栓一般為隨機附件,若需要配備時也可參照本規定選用。
第1.0.3條 塔、容器、換熱器等非定型設備可參照本規定配備地腳螺栓。
第二章 一般規定
第2.0.1條 地腳螺栓埋入混凝土基礎內一般用兩種方法,即預埋和預留孔二次灌漿埋入法。 第2.0.2條 地腳螺栓直接埋入基礎內的方法適用于塔類、較高的容器、球罐和振動較大的機械設備。 第2.0.3條 直接埋入地腳螺栓時,地腳螺栓中心線距基礎邊的尺寸a≥100mm ,見圖 2.0.8。當不能滿足時必須提請土建專業對基礎配筋加固。
圖2.0.3 地腳螺栓直接埋入基礎圖
第2.0.4條 預留地腳螺栓孔,放入地腳螺栓后灌漿固定。此法適用于臥式容器、換熱器、小型的立式容器等靜置設備及振動較小的機、泵類。其特點是便于地腳螺栓定位尺寸的調整而不需要定位模板。
第2.0.5條 預留孔的尺寸必須滿足土建施工及設備安裝的要球。參見圖2.0.5 。
預留孔的尺寸A ×A最小為 100×100 (mm)。螺栓鉤距孔壁尺寸e≥ 20mm,孔壁距基礎邊的尺寸b ≥100mm,當 b不能滿足100mm 時,可采用預埋方式或請土建專業對基礎配筋加固。螺栓鉤距孔底尺寸B取 80mm。
孔深(c )=地腳螺栓埋入深度(L2) +B mm
圖2.0.5 預留孔尺寸
第2.0.6條 對于安裝在混凝土梁上的設備,其地腳螺栓一般采用預埋方式。如設備基礎有特殊要求,也可由土建專業在混凝土梁上預埋套管,以便穿入地腳螺栓。套管尺寸應使地腳螺栓與套管之間凈空至少為10mm ,以便設備安裝時調整螺栓位置和灌沙、夯實。見圖2.0.6。此方式螺栓較長、緩沖性能好、又可更換螺栓,但穩定性較差。
圖2.0.6 地腳螺栓穿套管安裝圖
第2.0.7條 對于安裝在鋼梁上的設備,其基礎螺栓、螺母、墊片的規格和尺寸應由安裝專業選定。安裝在鋼梁上的設備,其地腳螺栓應貫穿型鋼上下緣。當鋼梁較大,設備較小時,也可只固定在型鋼上緣上。見圖2.0.7 。
圖2.0.7 鋼粱上地腳螺栓安裝圖
第2.0.8條 對于振動、沖擊較大的大型壓縮機等,設備制造廠一般提供建議的基礎圖形及地腳螺栓的安裝要求。應與土建專業協商地腳螺栓的埋入方法。
第三章 地腳螺栓尺寸的確定
第3.0.1條 地腳螺栓的直徑由設備專業確定。
第3.0.2條 地腳螺栓長度的確定 地腳螺栓長度等于地腳螺栓外露長度加埋入深度之和。
一、地腳螺栓的外露長度,見圖3.0.2-1
L 1 =l 1 +l 2 +l 3 +l 4 (mm )
其中:
L1 ——地腳螺栓外露長度:
l1 ——設備底座或支座、支腿底板厚度,
l2 ——墊圈厚度;
l3 ——螺母厚度(振動設備、塔類、大型設備及換熱器活動端使用雙螺母),
l4 ——高出螺母面的長度,一般為2t ~ 3t。
t為螺距,按表 3.0.2-1選用
螺絲規格 |
10 |
12 |
16 |
20 |
24 |
30 |
36 |
42 |
48 |
螺距 t |
1.5 |
1.75 |
2 |
2.5 |
3 |
3.5 |
4 |
4.5 |
5 |
圖3.0.2-1 地腳螺栓外露長度
二、地腳螺栓的埋入深度,見圖3.0.2-2
L2 =l5 +l6 (mm )
其中:L 2 ——地腳螺栓埋入深度,
l 5 ——埋入混凝土基礎中的長度,由設備專業提出,土建專業核定,一般可參照表3.0.2-2 選用;
l 6 ——基礎灌漿層厚度,取50mm 。
|
螺 栓 規 格 |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M30 |
M36 |
M42 |
M48 |
埋 入 |
不產生拉力的設備、臥式容器 |
90 |
120 |
150 |
180 |
240 |
300 |
360 |
450 |
|
|
|
深 度 |
產生拉力的臥式換熱器和立式容器 |
|
200 |
240 |
320 |
400 |
480 |
600 |
900 |
1050 |
1200 |
|
l5 |
高聳的塔、容器和振動較大設備 |
|
|
300 |
400 |
500 |
600 |
750 |
1080 |
1260 |
1440 |
|
圖3.0.2-2 地腳螺栓預埋深度
三、地腳螺栓長度
L= L 1 +L 2 (mm )
其中:
L--地腳螺栓長度;
L 1 --地腳螺栓外露長度;
L 2 --地腳螺栓埋入深度。
第四章 地腳螺拴的選用
第4.0.1條 本規定,當采用預留孔埋入地腳螺栓時,應首先按國家標準GB799 -88 選用地腳螺栓。規格及尺寸見圖 4.0.1 和表4.0.1 。當設備對地腳螺栓機械性能及型式有特殊要求時,應由設備專業選材。

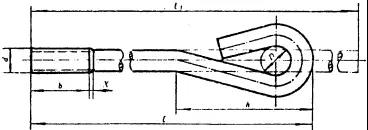

圖4.0.1 地腳螺栓外形圖
地腳螺栓尺寸 表4.0.1 ( mm )
螺紋規格 d |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M30 |
M36 |
M42 |
M48 |
|||
b |
max |
27 |
31 |
36 |
40 |
50 |
58 |
68 |
80 |
94 |
106 |
118 |
||
|
min |
24 |
28 |
32 |
36 |
44 |
52 |
60 |
72 |
84 |
96 |
108 |
||
D |
10 |
10 |
15 |
20 |
20 |
30 |
30 |
45 |
60 |
60 |
70 |
|||
h |
41 |
46 |
65 |
82 |
93 |
127 |
139 |
192 |
244 |
261 |
302 |
|||
L1 |
L+37 |
L+37 |
L+53 |
L+72 |
L+72 |
L+110 |
L+110 |
L+165 |
L+217 |
L+217 |
L+255 |
|||
X max |
2.5 |
3.2 |
3.8 |
4.2 |
5 |
6.3 |
7.5 |
8.8 |
10 |
11.3 |
12.5 |
|||
L |
|
|
|
|
|
|
|
|
|
|
|
|||
公稱 |
min |
max |
|
|
|
|
|
|
|
|
|
|
|
|
80 |
72 |
88 |
|
|
|
|
|
|
|
|
|
|
|
|
120 |
112 |
128 |
|
|
|
|
|
|
|
|
|
|
|
|
160 |
152 |
168 |
|
|
|
|
|
|
|
|
|
|
|
|
220 |
212 |
228 |
|
|
|
商 |
|
|
|
|
|
|
|
|
300 |
292 |
308 |
|
|
|
|
品 |
|
|
|
|
|
|
|
400 |
392 |
408 |
|
|
|
|
|
規 |
|
|
|
|
|
|
500 |
488 |
512 |
|
|
|
|
|
|
格 |
|
|
|
|
|
600 |
588 |
612 |
|
|
|
|
|
|
|
范 |
|
|
|
|
800 |
788 |
812 |
|
|
|
|
|
|
|
|
圍 |
|
|
|
1000 |
988 |
1012 |
|
|
|
|
|
|
|
|
|
|
|
|
1250 |
1238 |
1262 |
|
|
|
|
|
|
|
|
|
|
|
|
1500 |
1488 |
1512 |
|
|
|
|
|
|
|
|
|
|
|
國標規定的機械性能等級當d ≤39 時為 3.6 級(相當于A3 ),當 d > 39 時應由材料專業或設備專業確定。
標記示例:
螺紋規格d=M20 ,公稱度L = 400mm ,性能等級為 3.6 級,不經表面處理的地腳螺栓的標記:
螺栓GB799 M20 ×400
第4.0.2條 與地腳螺栓相配的螺母按國家標準 GB41 - 86選用,見圖 4.0.2 和表 4.0.2
圖4.0.2 六角螺母外形圖
六角螺母尺寸 表4.0.2 ( mm )
螺紋規格 D |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M30 |
M36 |
M42 |
M48 |
|
dw min |
8.7 |
11.5 |
14.5 |
16.5 |
22 |
27.7 |
33.2 |
42.7 |
51.1 |
60.6 |
69.4 |
|
e min |
10.89 |
14.20 |
17.59 |
19.85 |
26.17 |
32.95 |
39.55 |
50.85 |
60.79 |
72.02 |
82.6 |
|
m |
max |
6.1 |
7.9 |
9.5 |
12.2 |
15.9 |
18.7 |
22.3 |
26.4 |
31.5 |
34.9 |
38.9 |
|
min |
4.9 |
6.4 |
8 |
10.4 |
14.1 |
16.6 |
20.2 |
24.3 |
29.4 |
32.4 |
36.4 |
m′ |
min |
3.9 |
5.1 |
6.4 |
8.3 |
11.3 |
13.3 |
16.2 |
19.5 |
23.5 |
25.9 |
29.1 |
s |
max |
10 |
13 |
16 |
18 |
21 |
30 |
36 |
46 |
55 |
65 |
75 |
|
min |
9.64 |
12.57 |
15.57 |
17.57 |
23.16 |
29.16 |
35 |
45 |
53.8 |
63.8 |
73.1 |
國標規定的機械性能等級當D ≤ 39 時為 4 、 5 、級(相當于 A3 );當 D > 39 時應由材料專業或設備專業確定。
標記示例:
螺紋規格D = M12 、性能等級為 5 級,不經表面處理、 C 級的Ⅰ型六角螺母的標記示例:
螺母 GB41 - 86 - M12
第4.0.3條 平墊圈按國家標準 GB95 - 85 選用,見圖 4.0.3 和表 4.0.3 。
圖4.0.3 平墊圈外形尺寸
平墊圈尺寸 表 4.0.3 ( mm )
公稱尺寸
|
內 徑 d1 |
外 徑 d2 |
厚 度 h |
||||
(螺紋規格d) |
公稱 |
max |
公稱 |
min |
公 稱 |
max |
min |
5 |
5.5 |
5.8 |
10 |
9.1 |
1 |
1.2 |
0.8 |
6 |
6.6 |
6.96 |
12 |
10.9 |
1.6 |
1.9 |
1.3 |
8 |
9 |
9.36 |
16 |
14.9 |
1.6 |
1.9 |
1.3 |
10 |
11 |
11.13 |
20 |
18.7 |
2 |
2.3 |
1.7 |
12 |
13.5 |
13.93 |
24 |
22.7 |
2.5 |
2.8 |
2.2 |
14 |
15.5 |
15.93 |
28 |
26.7 |
2.5 |
2.8 |
2.2 |
16 |
17.5 |
17.93 |
30 |
28.7 |
3 |
3.6 |
2.4 |
20 |
22 |
22.52 |
37 |
35.4 |
3 |
3.6 |
2.4 |
24 |
26 |
26.52 |
44 |
42.4 |
4 |
4.6 |
3.4 |
30 |
33 |
33.62 |
56 |
54.1 |
4 |
4.6 |
3.4 |
36 |
39 |
40 |
66 |
64.1 |
5 |
6 |
4 |
國標規定的機械性能等級為 100HV 。
標記示例:
標準系列、公稱尺寸 d=10mm 、性能等級為 100HV 級(相當于 A3 )、不經表面處理的平墊圈的標記示例:
墊圈 GB95 - 85 - 10 - 100HV
第4.0.4條 對于振動較大的設備,其制造廠一般隨機附帶減振墊,當設備不帶減振墊時,可選用彈簧墊圈, GB - 93 - 87 《標準型彈簧墊圈》
圖4.0.4 標準型彈簧墊圈外形尺寸
GB-93-87 標準型彈簧墊圈尺寸表 表 4.0.4 ( mm )
規 格 |
d |
S (b) |
H |
m |
||||
(螺紋大徑) |
min |
max |
公稱 |
min |
max |
min |
max |
|
2 |
2.1 |
2.35 |
0.5 |
0.12 |
0.58 |
4 |
1.25 |
0.25 |
2.5 |
2.6 |
2.85 |
0.65 |
0.57 |
0.73 |
1.3 |
1.63 |
0.33 |
3 |
3.1 |
3.4 |
0.8 |
0.7 |
0.9 |
1.6 |
2 |
0.4 |
4 |
4.1 |
4.4 |
1.1 |
1 |
1.2 |
2.2 |
2.75 |
0.55 |
5 |
5.1 |
5.4 |
1.3 |
1.2 |
1.4 |
2.6 |
3.25 |
0.65 |
6 |
6.1 |
6.68 |
1.6 |
1.5 |
1.7 |
3.2 |
4 |
0.8 |
8 |
8.1 |
8.68 |
2.1 |
2 |
2.2 |
4.2 |
5.25 |
1.05 |
10 |
10.2 |
10.9 |
2.6 |
2.45 |
2.75 |
5.2 |
6.5 |
1.3 |
12 |
12.2 |
12.9 |
3.1 |
2.95 |
3.25 |
6.2 |
7.75 |
1.55 |
(14) |
14.2 |
14.9 |
3.6 |
3.4 |
3.8 |
7.2 |
9 |
1.8 |
16 |
16.2 |
16.9 |
4.1 |
3.9 |
4.3 |
8.2 |
10.25 |
2.05 |
(18) |
18.2 |
19.04 |
4.5 |
4.3 |
4.7 |
9 |
11.25 |
2.25 |
20 |
20.2 |
21.04 |
5 |
4.8 |
5.2 |
10 |
2.5 |
2.5 |
(22) |
22.5 |
23.34 |
5.5 |
5.3 |
5.7 |
11 |
13.75 |
2.75 |
24 |
24.5 |
25.5 |
6 |
5.8 |
6.2 |
12 |
15 |
3 |
(27) |
27.5 |
28.5 |
6.8 |
6.5 |
7.1 |
13.6 |
17 |
3.4 |
30 |
30.5 |
31.5 |
7.5 |
7.2 |
7.8 |
15 |
18.75 |
3.75 |
(33) |
33.5 |
34.7 |
8.5 |
8.2 |
8.8 |
17 |
21.25 |
4.25 |
36 |
36.5 |
37.7 |
9 |
8.7 |
9.3 |
18 |
22.5 |
4.5 |
(39) |
39.5 |
40.7 |
10 |
9.7 |
10.3 |
20 |
25 |
5 |
42 |
42.5 |
43.7 |
10.5 |
10.2 |
10.8 |
21 |
26.25 |
5.25 |
(45) |
45.5 |
46.7 |
11 |
10.7 |
11.3 |
22 |
27.5 |
5.5 |
48 |
48.5 |
49.7 |
12 |
11.7 |
12.3 |
24 |
30 |
6 |
注: ① 盡可能不采用括號內的規格。
② m 應大于零。
第五章 設計分工
第5.0.1條 設備基礎標高以基礎灌漿層施工后的平面為準,由安裝專業確定?;A(chǔ)灌漿層厚度由土建專業確定。一般可按 50 mm 厚向土建專業提孔深條件。
第5.0.2條 采用預埋地腳螺栓時,地腳螺栓規格由設備專業提供、由土建專業進行核算,并負責統計所需的地腳螺栓、螺母、墊圈及定位模板等材料。
第5.0.3條 采用預留孔及設備安裝在鋼梁(或支架)上時,由設備專業確定地腳螺栓的直徑,由安裝專業按本規定確定地腳螺栓的長度,向土建專業提出預留孔條件,并負責統計地腳螺栓、螺母、墊片等材料。
